React three fiber 實作3D 產品展示筆記

首頁關於我

Frontend

Mark Ku

October 26, 2023

1 min

時空背景

競爭對手maingear推出 3D Configurator，因此我花了些時間研究了一下3D 技術。

首先，要解決 3D 圖檔格式的問題

從產品設計師要了公司的機殼模型 3D 檔，STEP 拿到的是，因此就開始從網頁常用的格式開始學習起。

說到 3D 產品展示，我們就必須要了解 GLB 和 GLTF 這兩個主流格式的差異 (From ChatGpt)

GLB 和 GLTF 是兩種用於表示 3D 模型的格式，它們主要用於 3D 圖形和虛擬現實。這兩種格式都基於 GL Transmission Format，但它們之間還是存在一些差異：

檔案結構： GLB：這是二進制格式的檔案，所有的資料（包括紋理、網格等）都被儲存在單一的二進制檔案中。這使得檔案較小，載入速度更快。 GLTF：這是 JSON 格式的檔案，可選擇將紋理、網格等儲存在單獨的二進制檔案或是直接嵌入 JSON 中。相對於 GLB，GLTF 檔案結構可能更加靈活但複雜。可讀性：

GLB：由於是二進制格式，GLB 檔案不容易人工閱讀或編輯。 GLTF：由於是基於 JSON 的，GLTF 檔案較易於閱讀和編輯。開發人員可以用普通的文字編輯器打開和修改。使用情境：

GLB：適合需要快速載入和高效運行的場景，例如實時 3D 應用。 GLTF：由於其可讀性和靈活性，適合用於開發和調試。檔案大小：

GLB：通常會比 GLTF 更小，因為它將所有資料打包在一個二進制檔案中。 GLTF：可能會相對較大，特別是當紋理和其他資源被嵌入 JSON 時。總的來說，GLB 和 GLTF 都具有各自的優點和適用場景。GLB 更適合性能敏感的應用，而 GLTF 則更適合需要可讀性和可編輯性的情境。如果你在開發階段，可能會選擇使用 GLTF 進行迭代和調試，然後在產品階段轉換為 GLB 以提高效能。

因為公司 Soliwork 只有兩套，設計師也很忙，常常麻煩設計師很不好意思，找了幾個工具進行3D 模型的轉換

vectary Oline tool 轉檔需付費，但可以試用幾天

為什麼選擇vectary？有許多3D轉換工具可以選擇，但我選擇了vectary，因為它具有直觀的界面，並提供了簡單的導入和導出功能。此外，vectary還有豐富的教學資源，幫助我快速上手。透過這個工具，我可以輕鬆將soliwork檔案轉換為網頁支持的格式

blender ( 開源 ) + stepper plugin (付費)

接著，將3D 模型轉換成 react 元件

npm i gltfjsx -g
npx gltfjsx <glTF model source file>

GLB

前面得知產品階段 gltfjsx 會比較好調整，但GLB 會比較小，最終上線 glb 會比較適合，

npm i gltf-pipeline -g
gltf-pipeline -i scene.gltf -o scene.glb

因為 3D 模型都很大，使用者體驗會很不好，透過 gltf-pipeline 在輸出 Glb 可以設定壓縮等級

gltf-pipeline -i <source file> -o <output file> --draco.compressionLevel=10
gltf-pipeline -i scene.gltf -o mother-board.glb

此時，我們己經拿到製作3D 產品展示所需要的檔案，依據 此篇 blog ，我們就可以做出我們的 3d 產品展示

進階應用

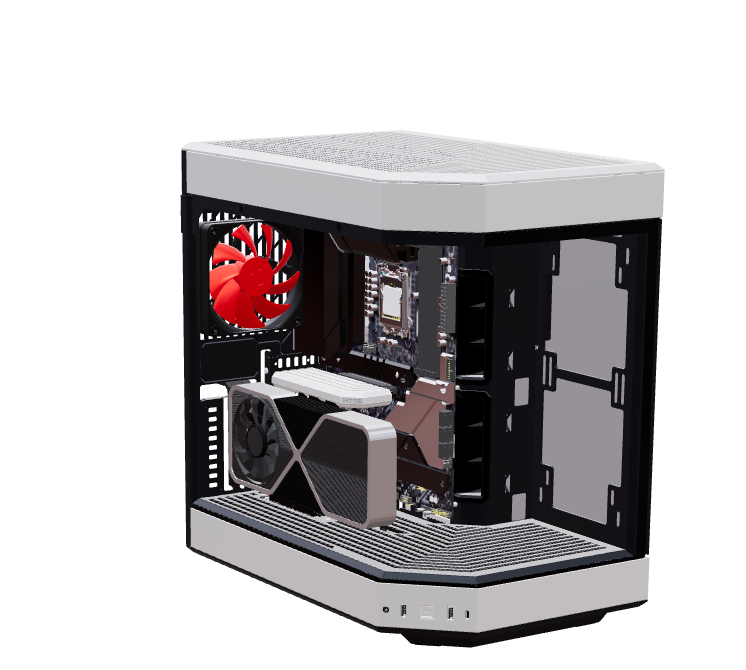

加入其他電腦組件
風扇轉動
貼圖
變色功能
模型加載時的加載動畫 ( component loading anmiation )
產品特點提示 ( part’s hint )
材質發光 ( bloom 、 emissive )
場景 ( Scene )

除錯小技巧-在 group 挷定點擊事件，可以log 點擊到什麼物件

  <group
      https://hackmd.io/onPointerMissed={() => (state.current = null)}
      onPointerDown={(e) => (
        e.stopPropagation(), (state.current = e.object.material.name)
      )}
    >

手機加載崩潰

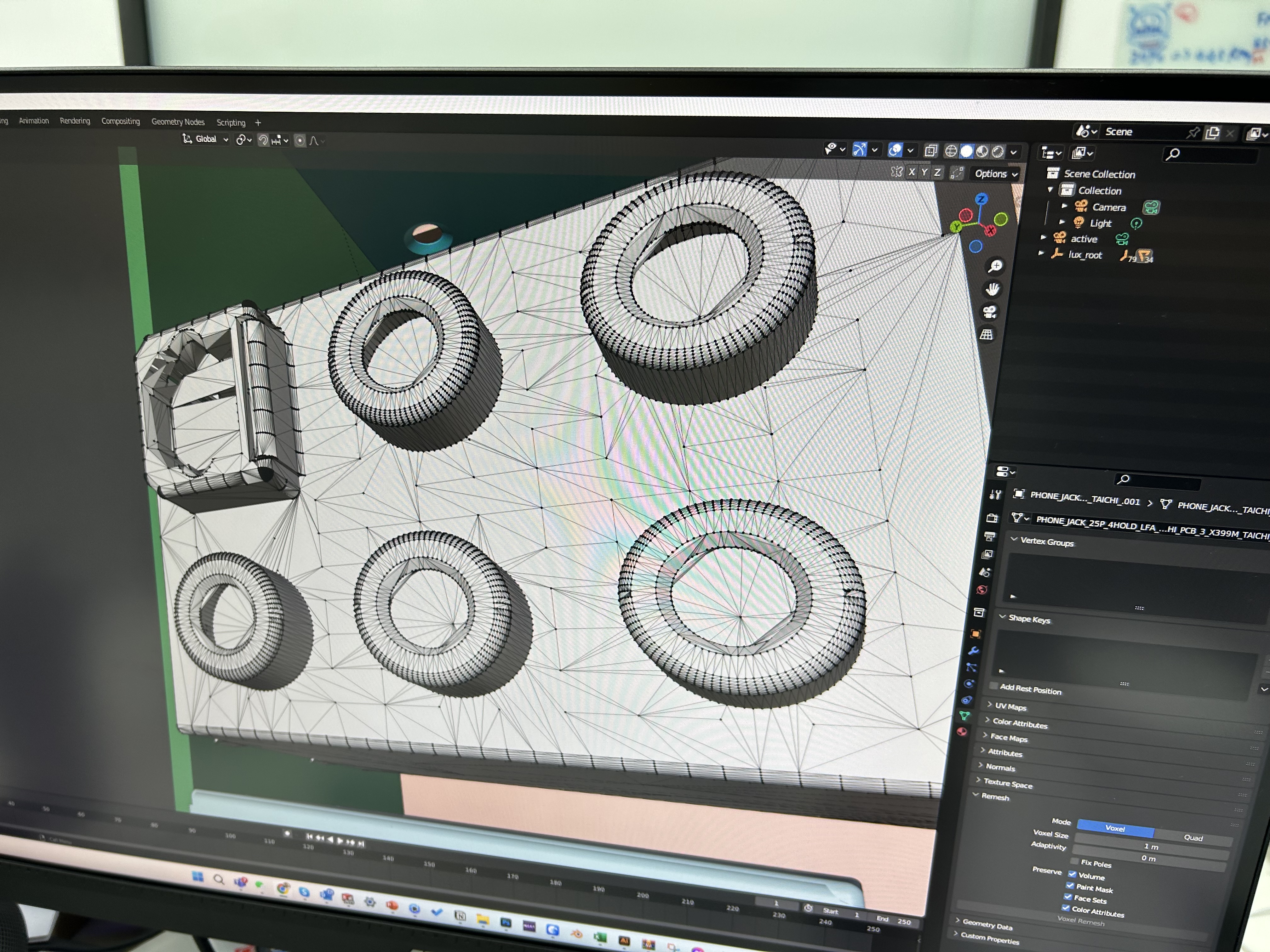

本身手機效能比較不好，從原廠拿來的主機板模型太多細節，太複雜的圖型，很容易加載就崩饋了，每個圓型都是很多三角型組成，都需要3D設計師拓樸，來減少三角形面積，如果未來要做 3D 產品選配，每塊主機板或其他零件，甚至要手動要減少一些細節方面，都需要3D 設計師協助，如果未來要做3D 產品選配，則需要一位獨立或外包的3D 設計師。

3D在iphone 目前有蠻大的限制，在 iOS本身對Safari 記憶體的上限是384 MB，超過也是會重新整理。
